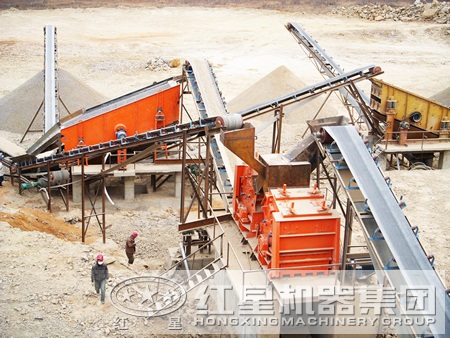

• 工程案例

皮帶輸送機產品簡介

皮帶輸送機(belt conveyer)又稱膠帶輸送機，俗稱"皮帶輸送機"。目前輸送帶除了橡膠帶外，還有其他材料的輸送帶（如pvc、PU、特氟龍、尼龍帶等）。 皮帶輸送機由驅動裝置拉緊輸送帶，中部構架和托輥組成輸送帶作為牽引和承載構件，借以連續輸送散碎物料或成件品。

 皮帶輸送機工作原理

;皮帶輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒）；另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送袋卸料端卸出。

皮帶輸送機維護和常見問題維修

1、啟動和停機

輸送機一般應在空載的條件下啟動。在順次安裝有數臺皮帶輸送機時，應采用可以閉鎖的起動裝置，以便通過集控室按一定順序起動和停機。除此之外，為防止突發事故，每臺輸送機還應設置就地啟動或停機的按鈕，可以單獨停止任意一臺。為了防止輸送帶由于某種原因而被縱向撕裂，當輸送機長度超過30m時，沿著輸送機全長，應間隔一定距離（如25—30m）安裝一個停機按鈕。

2、皮帶輸送機的安裝

（1）安裝皮帶輸送機的機架機架的安裝是從頭架開始的，然后順次安裝各節中間架，裝設尾架。在安裝機架之前，首先要在輸送機的全長上拉引中心線，因保持輸送機的中心線在一直線上是輸送帶正常運行的重要條件，所以在安裝各節機架時，必須對準中心線，同時也要搭架子找平，機架對中心線的允許誤差，每米機長為±0.1mm。但在輸送機全長上對機架中心的誤差不得超過35mm。當全部單節安設并找準之后，可將各單節連接起來。

（2）安裝驅動裝置 安裝驅動裝置時，必須注意使皮帶輸送機的傳動軸與皮帶輸送機的中心線垂直，使驅動滾筒的寬度的中央與輸送機的中心線重合，減速器的軸線與傳動軸線平行。同時，所有軸和滾筒都應找平。軸的水平誤差，根據輸送機的寬窄，允許在0.5—1.5mm的范圍內。在安裝驅動裝置的同時，可以安裝尾輪等拉緊裝置，拉緊裝置的滾筒軸線，應與皮帶輸送機的中心線垂直。

（3）安裝托輥 在機架、傳動裝置和拉緊裝置安裝之后，可以安裝上下托輥的托輥架，使輸送帶具有緩慢變向的彎弧，彎轉段的托滾架間距為正常托輥架間距的1/2～1/3。托輥安裝后，應使其回轉靈活輕快。

（4）皮帶輸送機的找準 為保證輸送帶始終在托輥和滾筒的中心線上運行，安裝托輥、機架和滾筒時，必須滿足下列要求：所有托輥必須排成行、互相平行，并保持橫向水平；所有的滾筒排成行，互相平行。支承結構架必須呈直線，而且保持橫向水平。為此，在驅動滾筒及托輥架安裝以后，應該對輸送機的中心線和水平作找正。

（5）然后將機架固定在基礎或樓板上。皮帶輸送機固定以后，可裝設給料和卸料裝置。

（6）掛設輸送帶 掛設輸送帶時，先將輸送帶帶條鋪在空載段的托輥上，圍抱驅動滾筒之后，再敷在重載段的托輥上。掛設帶條可使用0.5—1.5t的手搖絞車。在拉緊帶條進行連接時，應將拉緊裝置的滾筒移到極限位置，對小車及螺旋式拉緊裝置要向傳動裝置方向拉移；而垂直式撿緊裝置要使?jié)L筒移到上方。在拉緊輸送帶以前，應安裝好減速器和電動機，傾斜式輸送機要裝好制動裝置。

（7）皮帶輸送機安裝后，需要進行空轉試機。在空轉試機中，要注意輸送帶運行中有無跑偏現象、驅動部分的運轉溫度、托輥運轉中的活動情況、清掃裝置和導料板與輸送帶表面的接觸嚴密程度等，同時要進行必要的調整，各部件都正常后才可以進行帶負載運轉試機。如果采用螺旋式拉緊裝置，在帶負荷運轉試機時，還要對其松緊度再進行一次調整。

3、皮帶輸送機的維護

為了保證皮帶輸送機運轉可靠，主要的是及時發現和排除可能發生的故障。為此操作人員必須隨時觀察運輸機的工作情況，如發現異常應及時處理。機械工人應定期巡視和檢查任何需要注意的情況或部件，這是很重要的。例如一個托輥，并不顯得十分重要，但輸送磨損物料的高速輸送帶可能很快把它的外殼磨穿，出現一個刀刃，這個刀刃就可能嚴重地?fù)p壞一條價格昂貴的輸送帶。受過訓練的工人或有經驗的工作人員能及時發現即將發生的事故，并防患于未然。皮帶輸送機的輸送帶在整個輸送機成本里占相當大的比重。為了減少更換和維修輸送帶的費用，必須重視對操作人員和維修人員進行輸送帶的運行和維修知識的培訓。

皮帶輸送機應用范圍

皮帶輸送機可用于冶金、電力、煤炭、化工、建材、碼頭、糧食等。真空上輸送設備用于輸送粉體物料，具有易于安裝，易于清潔，低噪音，無塵輸送的優點。符合制藥、食品行業的要求。

性能特點

1、皮帶輸送機結構緊湊，機架輕巧，機身可以很方便的伸縮，設有儲帶倉，機尾可隨采礦工作面的推進伸長或縮短，可不設基礎，直接在巷道底板上鋪設，拆裝十分方便。

2、當輸送能力和運距較大時，可配中間驅動裝置來滿足要求。根據輸送工藝的要求，既可以單機輸送，也可多機組合成水平或傾斜的運輸系統來輸送物料。

3 、皮帶輸送機具有輸送量大、結構簡單、維修方便等優點,價格上性價比較高、

技術參數

膠帶寬度	輸送長度 功率			輸送速度(m/s)	輸送量(t/h)
500	≤12 3	12-20 4-5.5	20-30 5.5-7.5	1.3-1.6	78-191
650	≤12 4	12-20 5.5	20-30 7.5-11	1.3-1.6	131-323
800	≤6 4	6-15 5.5	15-30 7.5-15	1.3-1.6	278-546
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.3-2.0	435-853
1200	≤10 7.5	10-20 11	20-40 15-30	1.3-2.0	655-1284
1400	≤10 11	＜10-20 18.5	＜20-40 22-37	1.3-2.0	893-1745
1600	≤10 15	＜10-20 22	＜20-40 30-45	1.3-2.0	1069-2195
