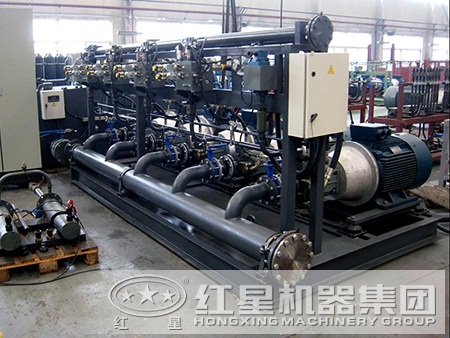

篦式冷卻機產品簡介

篦式冷卻機廣泛應用于建材、化工、冶金等部門，同回轉窯相配套。該設備在自然狀態下，使傾斜度為3.5%的圓筒，在低速回轉，物料自筒體高端喂入，揚料板將物料圓周向不斷升舉拋散和向下移動，冷卻的物料從低端排出。

篦式冷卻機是煅燒活性石灰設備的主機之一，經過回轉窯煅燒后生成的石灰順次流入到鑲有耐火材料的篦式冷卻機中，冷卻器的截面為正方形，在其中均勻分布有中心冷卻風帽和分室冷卻風帽，風帽設有管道與外部的風機相連，在冷卻器的底部設有排料口，沒個排料口下有一臺電機振動卸料器，物料在冷卻器內堆積覆蓋在風帽上，并形成一定的料層厚度，冷卻風由外部風機吹入，通過風室進入風帽，從風帽竄出后與高溫物料接觸，完成熱交換，被空氣冷卻后的物料，在電機振動卸料器的作用下逐漸排出冷卻器，被物料加熱的空氣，直接由窯頭罩進入回轉窯，作為二次空氣進行煅燒。

篦式冷卻機主要有筒體部支撐裝置，傳動裝置組成。

1、筒體部

筒體由優質碳素鋼板卷制成多段，經焊接而成，筒體內部除兩端約1米長度外，均交錯裝有角型升舉式揚料板，高端有防止回料的擋料圈，螺旋葉片。

2、支撐裝置

支撐裝置支撐著回轉筒料的全部重量，并且使筒體輕放在其上安全，平穩的運轉。主要有托輪、擋輪、底座幾部分組成，擋輪用來控制筒體的軸向竄動。

3、傳動裝置

冷卻器傳動速比較大，傳動扭距大采用電磁調速電機。傳動裝置包括電動機、減速機、大齒輪、小齒輪等。

豎式冷卻器安裝程序

先安裝托輪裝置，將托輪、擋輪裝置于基礎上，筒體放于托輪及擋輪裝置上，然后安裝傳動裝置，調整合格后灌漿；試運轉。

性能特點

1、篦式冷卻機，其特征在于：所述的篦式冷卻機主要有冷卻系統、 進出料裝置，支撐裝置和上部殼體構成，其結構簡單、安裝維護方便。

2、運轉率高、冷卻效果好。

3、支撐裝置支撐著回轉筒料的全部重量，并且使筒體輕放在其上安全，平穩的運轉。

技術參數

規格	生產能力(t/d)	料層厚度	出料溫度(℃)	電機功率
509H-723H	800	600	65	22
609H-825H	1000	600	65	22
609S-809S	1500	600	65	2×22
609S-819S	2000	600	65	2×22
809S-1033S	2500	600	65	20+30
709S-919S	3000	600	65	22+37
809S-1019S	4000	600	65	2×30+3.7
